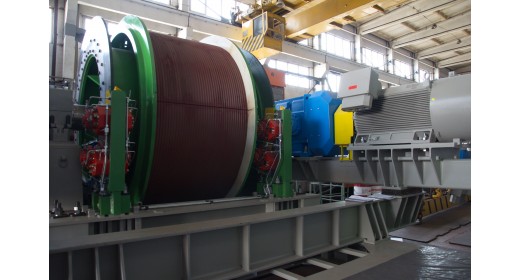

Машина подъёмная проходческая МППП-21
Для оборудования подъемных стволов шахт применяется проходческая подъемная машина. МППП используются для подъема и спуска работников, оборудования, подъема полезных ископаемых. Может устанавливаться на стадии строительства горного предприятия либо в период эксплуатации на поверхности.
Преимущества:
- увеличение производительности;
- высокая скорость ствола;
- снижение себестоимости строительно-монтажных работ;
- невысокие эксплуатационные расходы.
Мощность электродвигателя составляет 2×780 кВт. Сосуды в стволе движутся со скоростью — 6 м/с. На устройствах с углом наклона от 30° до 60° допускается трехслойная намотка каната.
Галерея
Tехнические характеристики | |
Диаметр намотки каната на барабан в первом слое, мм | 3000 |
Ширина намоточной зоны каната на барабане, мм | 1516 |
Мощность электродвигателя, кВт | 2×780 |
Максимальная скорость подъема, м/с | 6 |
Максимальная статическая сила в канате, нагружающая барабан, кН | 200 |
Максимальный статический момент на коренном валу, кН·м | 300 |
Допустимое давление, оказываемое канатом на оболочку барабана, МПа | 7,0 |
Максимальная сила, срывающая канат, кН | 1600 |
Диаметр каната, мм | 36 |
Количество слоев наматываемого каната Ø36 мм | 3 |
Количество несущих канатов, шт. | 1 |
Диапазон угла набега каната на барабан по отношению к горизонтальной плоскости, град. | от 30 до 60 |
Набег каната на барабан | снизу |
Рекомендуемое расстояние от оси барабана до оси канатного шкива, м | 35-80 |
Гидравлический дисковый тормоз номинальным рабочим давлением, МПа | 22 |
Масса крутящихся элементов приведена на диаметр намотки каната Ø3000 (без каната), кг | 47510 |
Массовый момент инерции машины (без каната), кг·м2v | 106900 |
Общая масса (механическая часть), кг | 79600 |
Габаритные размеры (шир.×дл.×выс), мм | 6270×6490×3400 |
